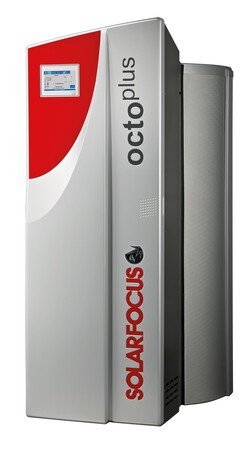

La chaudière à granulés octoplus
La centrale d'énergie pour le solaire et les granulés
Technologie révolutionnaire et unique
L'octoplus a été spécialement coçue pour une utilisation économique de l'énergie solaire et l'appoint en énergie est fourni par les granulés. Ce concept à UN ballon sert de centrale d'énergie. La commande tactile moderne et facile d'utilisation coordonne toutes les fonctions de régulation (installation solaire, brûleur de granulés, commande du chauffage, de l'eau potable, etc.).
La tuyauterie hydraulique réduite au minimum vous épargne du temps et de l'argent !
La centrale énergétique :
- Rendement de l'installation 94%
(accumulateur + brûleur) - Construction compacte
Emplacement de 1 m² seulement - Intégration hydraulique simple
- Technique de régulation parfaite
Puissances disponibles :
-
15, 15,5 et 22 kW
-
Accumulateur tampon intégré de 550/800 litres
-
Idéal pour les bâtiments neufs et les maisons individuelles
Technique et utilisation
A première vue, toutes les chaudières aux granulés sont identiques. La différence est cependant dans le détail et est primordiale pour un fonctionnement fiable, faible en entretien ! De nombreux brevets protègent les produits développés par la maison SOLARFOCUS. Technologie novatrice pour votre chaudière aux granulés!
Technique de combustion à flamme inversée /gazéification de bois
-
La combustion inversée (technique de gazéification) conduit les gaz de bois vers la chambre de combustion où ils sont entièrement brûlés, ainsi que les résidus passant à travers la grille de combustion. La température atteinte est d’environ 1200 °C.
Sonde lambda
-
La technologie Lambda utilisée depuis 1981 chez SOLARFOCUS permet une combustion uniforme des granulés dans l’octoplus. Afin de garantir des degrés d’efficacité maximaux dans les différentes zones de charge, la technologie Lambda est incontournable.
-
Assurance d’une utilisation économique, adaptée et non polluante de la chaudière à tous les régimes. Technique éprouvée de longue date.
Nettoyage des échangeurs de chaleur
-
La technologie Lambda utilisée depuis 1981 chez SOLARFOCUS permet une combustion uniforme des granulés dans l’octoplus. Afin de garantir des degrés d’efficacité maximaux dans les différentes zones de charge, la technologie Lambda est incontournable.
-
Assurance d’une utilisation économique, adaptée et non polluante de la chaudière à tous les régimes. Technique éprouvée de longue date.
Vis d'insertion avec écluse à roue cellulaire mono-ax
-
Le transfert des granulés vers le foyer est assuré par la vis d’insertion solidaire de l’écluse qui garantit ainsi la séparation à l’air entre le foyer et le stockage de granulés. Système à roue avec 6 alvéoles entraîné directement par un motoréducteur sans entretien.
-
Même en cas de coupure de courant, l’écluse assure un anti-retour de flamme. Consommation électrique très faible. Système sans transmission, silencieux et sans entretien.
Grille de combustion et nettoyage de la grille de combustion
-
Les granulés sont acheminés depuis le haut sur la grille de combustion en acier inoxydable. L’alimentation par le haut permet de ne pas détruire le lit de braise formé sur la grille et augment ainsi l’efficacité de la combustion en ne la perturbant pas.
-
La technologie de combustion descendante permet de transporter automatiquement la cendre vers le bas dans le tiroir cendrier.
Pour les systèmes de foyer volcan et de puits, la cendre doit être évacuée mécaniquement à l’aide d’un mécanisme complexe (grille tournante, grille basculante, grille à rouleaux ...).
Trémie tampon de granulés avec turbine d'aspiration
-
L'octoplus dispose d’un réservoir tampon de granulés généreusement dimensionné et isolé phoniquement. La turbine d’aspiration assure le remplissage de la trémie tampon par transport pneumatique à intervalles programmables.
-
Grâce à l’écluse qui évite toute communication directe la chambre de combustion, la turbine d’aspiration peut être montée directement sur le stockage intermédiaire de granulés.
Représentation schématique octoplus 15
-
Réservoir intermédiaire de granulés avec turbine d’aspiration
-
Vis d'insertion avec écluse à roue cellulaire mono-ax
-
Grille de combustion
-
Allumage automatique
-
Technique de combustion à flamme inversée / gazéification de bois
-
Ventilateur d'extraction des fumées
-
Sonde lambda
-
Nettoyage des échangeurs de chaleur
-
Compartiment à cendres
-
Ballon tampon d'une capacité de 550 / 800 litres
-
Registre solaire à tubes lisses
-
Lance de charge (retour chauffage)
-
circuit solaire aller
-
circuit solaire retour
-
Circuit chauffage aller / Module d'eau sanitaire
-
Groupe de pompes solaire (option)
-
Isolation de l'accumulateur
-
Portes multifonctions
LA PIÈCE MAÎTRESSE DE VOTRE NOUVEAU CHAUFFAGE
La régulation intelligente ecomanager-touch
La régulation est particulièrement importante car c'est d'elle dont dépend votre bien-être quotidien. Vous définissez la température qui doit régner au moment voulu. Les variations de la température externe sont tout autant prises en compte que vos habitudes de confort individuelles. Si la octoplus est utilisée en combinaison avec une installation solaire, le brûleur ne se met en marche que quand l'énergie de chauffage nécessaire ne peut plus être fournie totalement par l'installation solaire. Le brûleur ne démarre que si cela est rentable.
Chauffage de l'eau sanitaire ou de l'eau potable
- 1 circuit de chargement d'accumulateur d'eau potable (standard)
- peut être étendu jusqu'à 4 accumulateurs d'eau potable avec modules (option)
- Jusqu'à 4 stations d'eau fraîche peuvent être réglées via des modules (option)
Avec ou sans pompe de circulation
Régulation de l'installation solaire
- La octoplus règle aussi votre installation solaire !
- Utilisation optimale de l'énergie solaire par une régulation commune. La chaudière se met en marche quand l'énergie solaire est insuffisante.
- Jusqu'à 2 circuits triples réglables.
Adaptée également pour les pompes à haut rendement.
Module de télécommande touch
- Amenez la octoplus dans votre salle de séjour à l'aide du module de télécommande !
Ecran tactile couleur VGA 7" monté en surface / encastré - Communication avec la commande de chaudière ecomanager-touch via Ethernet
Accès aux valeurs réelles et de consigne de l'installation
Retrouvez la brochure marketing à partir de ce lien
