pelletelegance

NEU: Optionale Brennwerttechnik mit höchsten Wirkungsgraden

Durch seine kompakte Bauweise ist der pelletelegance ein echter Platzsparer. Er kann an zwei Seiten wandnahe aufgestellt werden. Durch die steckerfertige Lieferung des pelletelegance (zusammengebaut, fertig verkabelt, geprüft und voreingestellt) werden zusätzliche Kosten eingespart. Bei engen Platzverhältnissen kann er auch in Einzel-Baugruppen zum Aufstellungsort gebracht werden. Mit dem optionalen Brennwert-Modul holen Sie noch mehr Energie aus den Holzpellets. Bis zu 104 % Wirkungsgrad ermöglichen eine weitere Reduzierung der Brennstoffkosten.

Ein echter Platzsparer

  • Brennwerttechnik optional
  • Sehr kompakte Bauweise
  • Integrierte Hydraulik
  • 2-Seiten-wandnahe Aufstellung möglich
  • Intuitive Touchscreen-Regelung mit Wetterfroschfunktion und App



Verfügbare Leistungsgrößen:

  • 10, 15, 20 und 24 kW

Innovative technische Lösungen

Auf den ersten Blick sind alle Pelletkessel gleich. Doch der Unterschied liegt im Detail – und der ist wesentlich für eine wartungsarme und verlässliche Funktion! Zahlreiche Patente schützen die Entwicklungen aus dem Hause SOLARFOCUS. Richtungsweisende Technologie für Ihren Pelletskessel!

Holzvergasertechnologie

  • Bei der Sturzbrandtechnik / Holzvergasertechnologie erfolgt der Abbrand nach unten. Dabei fallen die Pellets von oben auf das kühlere Brennstoffbett, sodass das heiße Glutbett nicht zerstört wird. Das gelöste Holzgas wird durch den Brennrost gesaugt und in der Brennkammer mit einer Flammenspitzentemperatur von ca. 1.200°C restlos verbrannt. Die letzten Reste an brennbaren Teilen, die in der Asche vorhanden sind, werden ebenfalls verbrannt.
  • Restlose Verbrennung
  • Sie sparen Brennstoff

Einachs-Zellradschleuse

  • Die Einschubschnecke mit Einachs-Zellradschleuse hat die Aufgabe, die Pellets vom Zwischenbehälter zum Brennrost zu transportieren.
  • Die Einachs-Zellradschleuse ist durch das Sechskammersystem zu jeder Zeit 100%ig rückbrandsicher.
  • Keine Ketten und Zahnräder
  • Wartungsfreier und einfacher Aufbau

Lambdasonde

  • Die Lambdasonde ermöglicht eine gleichmäßige Verbrennung der Pellets in unterschiedlichen Lastbereichen. Sie ist das Herzstück für eine kontrollierte und emissionsfreie Verbrennung.
  • Seit 1981 langjährige Erfahrung mit Lambdasonde
  • Saubere Verbrennung mit niedrigsten Staubwerten

Automatische Wärmetauscher-Reinigung

  • Für einen gleichbleibenden hohen Wirkungsgrad ist vor allem die Reinigung der Wärmetauscher entscheidend. Mit den patentierten Reibahlen erfolgt die Reinigung über eine rotierenden Schabekante. Dabei reinigt die Reibahle die Oberfläche der Wärmetauscher so perfekt, dass eine Nachreinigung nicht mehr nötig ist. Die strömungsoptimierten Leitbleche sorgen für einen noch besseren Wärmeübergang des Abgases und niedrige Abgastemperaturen.
  • Gleichbleibend hoher Wirkungsgrad
  • Niedrige Abgastemperaturen

Integrierte Hydraulik

  • Das Rücklaufanhebungsmodul mit Mischermotor zur Puffer- bzw. Trinkwasserspeicherladung ist bereits integriert. Auf Wunsch können bis zu zwei weitere Heizkreispumpensets mit 3-Wegemischer und Stellmotor im Kessel einfach eingebaut werden. Alle Anschlüsse verlaufen nach oben weg und die Komponenten sind gut zugänglich.
  • Rücklaufanhebung bereits integriert
  • Bis zu 2 Heizkreise in Kessel integrierbar

Wandnahe Aufstellung

  • Der kompakte Kessel ist mit seiner Standfläche von nur 0,54 m² ideal geeignet für kleine Heiz- oder Aufstellungsräume. Zusätzlich kann der Kessel an zwei Seiten wandnah aufgestellt werden. Alle Anschlüsse verlaufen nach oben weg. Auf Wunsch kann der Rauchrohranschluss geschwenkt werden und der Abgang erfolgt entweder nach oben oder rückseitig.
  • Nur 0,54 m² Standfläche
  • Rauchrohranschluss schwenkbar (oben / rückseitig)

Automatische Ascheaustragung

  • Die anfallende Asche wird automatisch in eine 15 Liter fassende Aschebox befördert.
  • Lange Entleerungsintervalle steigern Ihren Heizkomfort
  • Auf Wunsch benachrichtigt Sie Ihr Handy wenn die Aschebox zu entleeren ist.

Flexibilität

  • Standardmäßig wird der pelletelegance fertig verkabelt, zusammengebaut, geprüft und voreingestellt geliefert, wodurch Kosten und Zeit eingespart werden. Bei engen Platzverhältnissen kann der pelletelegance auch in Einzel-Baugruppen zum Aufstellungsort gebracht werden, wobei das schwerste Teil nur 93 kg wiegt.
  • Steckfertige Lieferung
  • Modularer Aufbau ermöglicht Flexibilität

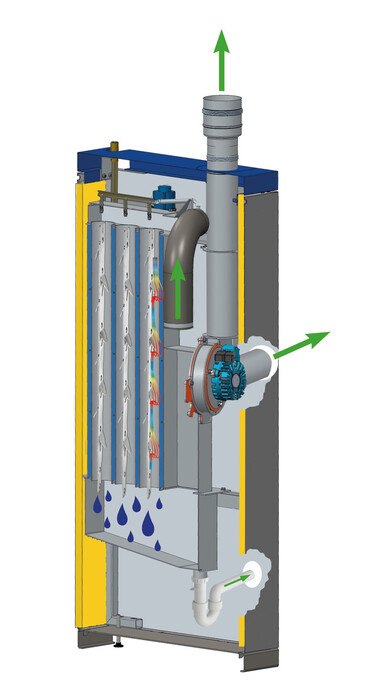

Brennwerttechnik optional mit bis zu 104 % Wirkungsgrad

  • Mit Hilfe des optionalen Brennwert-Modules kann noch mehr Energie aus den Pellets herausgeholt werden. Das Modul wird auf der Rückseite mit dem Kessel verbunden und reduziert die Abgastemperatur unter den Kondensationspunkt. Das Modul besteht aus hochwertig geschweißtem Edelstahl (A4) für höchste Korrosionsbeständigkeit. Jederzeit nachrüstbar.
  • Automatische Reinigung über Wasserstrahl-Düsen
  • Reduzierung der Brennstoffkosten, Verringerung der Emissionen
  • Optimal einsetzbar bei niedrigen Rücklauftemperaturen und feuchteunempfindliche Kamine.

Schnittbild pelletelegance

Ein Bild sagt mehr als 1.000 Worte





  1. Pellets-Zwischenbehälter
  2. Saugturbine
  3. Einschubschnecke
  4. Einachs-Zellradschleuse
  5. Getriebemotor
  6. Edelstahl-Brennrost
  7. Automatische Zündung
  8. Sturzbrandtechnik / Pelletsvergasertechnologie
  9. Edelstahl-Brennrost-Reinigung
  10. Saugzuggebläse
  11. Lambdasonde
  12. Reibahlen
  13. Wärmetauscherreinigung
  14. Automatische Ascheaustragung

Das Herzstück Ihrer neuen Heizung

Die intelligente Regelung ecomanager-touch

Um Ihrem täglichen Komfort gerecht zu werden, kommt der Regelung eine besondere Bedeutung zu. Sie bestimmen, wann es wie warm wird. Die wechselnden Außentemperaturen werden genau so berücksichtigt, wie Ihre ganz persönlichen Wohngewohnheiten. Wird der pelletelegance in Kombination mit einer Solaranlage verwendet, startet der Brenner nur dann, wenn die benötigte Heizenergie von der Solaranlage nicht zur Gänze zur Verfügung gestellt werden kann. Jeder unwirtschaftliche Brennerstart wird vermieden.

ecomanager-touch

  • 7" VGA-Farb-Touch-Display
  • Garantiert eine intuitive Bedienung
  • Leistungsstarker Mikroprozessor
  • USB und Ethernet-Schnittstelle
  • Stromsparender Standby-Betrieb



Vielseitige Zugriffsmöglichkeiten

  • Fernabfrage über Ethnernetschnittstelle
  • Modbus TCP Schnittstelle für Einbindung in Hausautomations-System
  • Fernbedienung über Smartphone, PC und Tablet
  • Infomeldungen per E-Mail

Heizkreis- und Pufferladungsregelung

  • 1 witterungsgeführter Heizkreis (Standard)
  • Auf bis zu 8 Heizkreise mit Modulen erweiterbar (optional)
  • 3-Punkt-Heizkurve + Heizzeiten individuell einstellbar
  • 1 Pufferladekreis (Standard)
  • Auf bis zu 4 Pufferspeicher mit Modulen erweiterbar (optional)

Brauch- und Trinkwassererwärmung

  • 1 Trinkwasserspeicherladekreis (Standard)
  • Auf bis zu 4 Trinkwasserspeicher mit Modulen erweiterbar (optional)
  • Bis zu 4 Frischwasserstationen über Module regelbar (optional)
  • Mit oder ohne Zirkulationspumpe

Regelung der Solaranlage

  • Der pelletelegance regelt auch Ihre Solaranlage!
  • Optimale Nutzung der Sonnenenergie durch gemeinsame Regelung. Der Kessel schaltet sich nur ein, wenn zu wenig Energie von der Sonne kommt.
  • Bis zu 2 Dreikreise regelbar.
  • Auch für Hocheffizienzpumpeen geeignet.

Fernbedienmodul touch

  • Holen Sie sich den pelletelegance mittels Fernbedienmodul in Ihr Wohnzimmer!
  • 7" VGA-Farb-Touch-Display, Aufputz/Unterputz
  • Kommunikation über Ethernet mit der Kesselsteuerung ecomanager-touch
  • Zugriff auf Anlagen-Ist- und Sollwerte

mySOLARFOCUS-App

  • Intuitive Bedienung und ansprechendes Design
  • Einstellung der Raum- und Vorlauftemperatur inkl. Heizzeiten
  • Warmwasserprogramme mit Einmalladung
  • Visualisierung des Solarertrags
  • Einfaches Hinzufügen von weiteren Benutzern mit unterschiedlichen Berechtigungen
  • Für Android und Apple erhältlich

Wetterfrosch-Funktion

  • Berücksichtigt die Wetterprognose für den Anlagenstandort.
  • In Verbindung mit einer solarthermischen Anlage wird bei guter Wetterprognose ein unwirtschaftlicher Start des Heizkessels verhindert.

Das passende Lager- und Fördersystem

Die individuelle Lösung für Ihren Heizraum

Die im Kessel montierte, leistungsstarke Saugturbine transportiert die Pellets von der Saugsonde oder von der Schnecke in den integrierten Pellets-Vorratsbehälter. Die patentierte, einachsige Zellradschleuse sorgt für die adäquate Dosierung des Brennmaterials und für 100%-ige Rückbrandsicherung. Ihr SOLARFOCUS-Installateur berät Sie gerne vor Ort, um das für Sie passende Lager- und Fördersystem zu finden.



pelletelegance mit Saugsonden und Saugsonden-Umschalteinheit manuell oder automatisch

  • Schlauchlänge max. 20 m
  • Förderhöhe max. 2,5 m
  • Optimale Raumausnutzung
  • Geringster Montageaufwand
  • Auch für verwinkelte Lagerräume

pelletelegance mit Saugsystem Schneckenförderung

  • Schlauchlänge max. 35 m
  • Förderhöhe max. 5 m
  • Schneckenlänge max. 6 m
  • Komplette Lagerraumentleerung



pelletelegance mit Pelletsbox mit Saugaustragung



Entnahme mit Schnecke

  • Schlauchlänge max. 35 m
  • Förderhöhe max. 5 m



Entnahme mit Saugsonde

  • Schlauchlänge max. 20 m
  • Förderhöhe max. 2,5 m

pelletelegance mit Pellets-Vorratsbehälter zur manuellen Befüllung

Prospekt

Pelletkessel pelletelegance

Download.pdf







Montage- und Betriebsanleitung

Pelletkessel pelletelegance

Download
